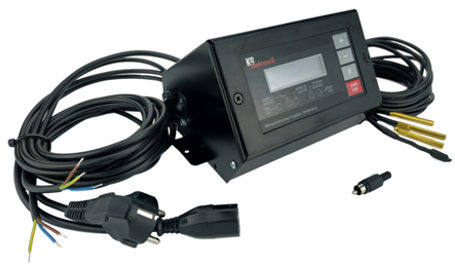

Автоматика для твердопаливних котлів KG Elektronik SP-18Z (Польща)

ПРИНЦИП РОБОТИ АВТОМАТИКИ

Автоматика SP-18-Z контролює роботу вентилятора, насосів ЦО, ГВП, а також системи подачі з можливістю підключення кімнатного термостата або кімнатної панелі CS.

Інтелектуальний контролер для управління процесами спалювання дров, вугілля, дрібної фракції вугілля, пеллет і т. д.
Опис меню
Вхід і підтвердження натисканням ( F )
Вибір функції, яку потрібно встановити або затвердити плюс або мінус
Вихід з меню (старт/стоп)
При натисканні на плюс в меню з'являється актуальна температура системи подачі

Опис меню ;
- Ручна робота
- вентилятор
- насос ЦО
- насос ГВП
- система подачі

Характеристики:

Характеристики

В опції установки системи подачі користувач може сам встановлювати час і перерви подачі палива, ці параметри встановлюються згідно з потребами в теплі і вигляді котла. Опція затримки подачі встановлюється при переході з режиму підтримки в розпал, або при натисканні на старт спочатку починає дути вентилятор, а потім через встановлений час починає працювати подача палива.

В опції установки вентилятора користувач має на вибір 2 види роботи вентилятора:
- CS – плавна автоматична модуляція роботи вентилятора;
- STD – потужність роботи вентилятора користувач може встановлювати самостійно.
В опції CS автоматика сама заздалегідь зменшує оберти під час зростання температури котла. Це сприяє плавному нагріванню і зниження температури і не допускає температурних шкідливих для обладнання стрибків. В даної опції можна встановити мін і макс потужність роботи вентилятора. У двох видах управління встановлюємо потужність продувки вентилятора, з якої буде циклічно включатися для підтримки, при досягненні заданої температури котла. Час і перерву наддуву встановлюємо у функції установки котла.

У функції управління насосами є можливість установки включення циркуляційного насоса системи опалення, а також температури бойлера, яку треба підтримувати і температури виключення. Насос ГВП ніколи не працює нижче температури згасання котла, Це захищає котел від примусового охолодження в разі згасання котла. Мінімальна температура бойлера може бути не менше встановленої температури згасання котла.

Функція пріоритет насоса ГВП. При включенні функції пріоритет ГВП включається насос бойлера за умови, що температура котла буде більше, ніж температура в бойлері. При досягненні заданої температури бойлера у другу чергу включається циркуляційний насос системи опалення. При вимкненому пріоритет ГВП насоси працюють незалежно. Параметр пріоритет є так звана функція (нагрів бойлера) - автоматика збільшує температуру котла на 7°С більше, ніж встановлена температура бойлера. При підігріві води в бойлері котел переходить до встановленим параметрам, a якщо термостат підключений, то в режим підтримки.

Функція "L" (літній режим) – блокує роботу циркуляційного насоса системи опалення. Працює тільки насос бойлера. Насос системи опалення включається лише, якщо температура котла досягне 90°С. Це одна з функцій захисту від закипання системи опалення.
Контролер KG Elekronik SP-18-Z оснащений функціями: анти-стоп, яка запобігає застій насосів (кожні 14 днів насос вмикається на 15 сек.) і звукову сигналізацію,яка сповіщає про дуже високій температурі. Сигналізація запускається у випадку, якщо температура, де встановлений датчик перевищить (85°С).

Додатково контролер оснащений запобіжним датчиком. Це є додатковим захистом на випадок несправності контролера, коли температура в котлі перевищить 85 °С датчик автоматично відключить від харчування нагнітальний вентилятор.
