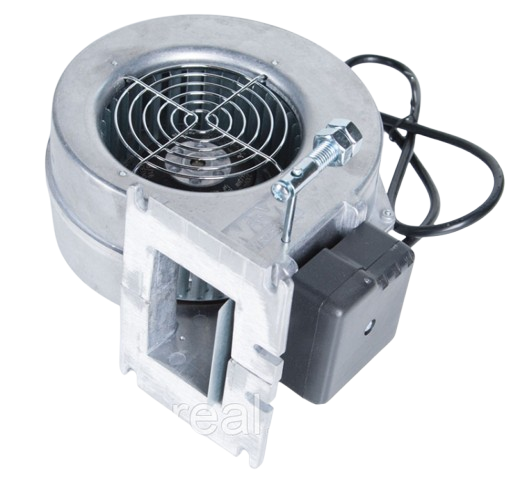

Вентилятор MplusM WPA X2 нагнітальний для твердопаливного котла (ВПА-Х2) 255м3/год

Основна функція вентилятора MplusM WPA X2 – це нагнітання повітря в камеру згоряння опалювального котла. Також дана модель може використовуватися для вентиляції приміщень і продування різноманітних каналів.

Вентилятор (турбіна) складається з корпусу, який виготовлений з алюмінієвого сплаву, крильчатки з лопатями виготовленої з оцинкованої сталі і двигуна який розташований в корпусі вентилятора.

Заслонка служит для предотвращения попадания дыма и остаточных продуктов горения в помещение, в случае обратной тяги. Во время нормальной работы вентилятора, заслонка остаётся открытой за счёт силы потока воздуха, который нагнетает турбина.

Крыльчатка защищена стальной сеткой, которая предотвращает попадание крупных предметов в лопасти турбины.

На входе воздуха установлена регулировочная диафрагма для регулирования объема воздуха, подаваемого в топку на горение.

Вентилятор працює в парі з командоконтролерів (блоком управління), який управляє оборотами турбіни. Зазвичай нагнітальні вентилятори кріпляться на нижню дверцята, попередньо знявши заслінку (якщо немає спеціального посадкового місця). Вентилятор підключається до контролера за допомогою кабелю, через який отримує харчування.

Приєднувальні розміри:

Характеристики

Нагнітальний вентилятор MplusM WPA X2

Призначення комплектуючого Для твердопаливних котлів

Тип комплектуючого Вентилятор

Тип Фланцеве приєднання

Номінальна напруга 220 В

Споживана потужність (Вт) 67

Принцип роботи вентилятора Нагнітальний

Продуктивність (куб. м/год) 255

Матеріал корпусу Алюміній

Матеріал робочого колеса - Сталь

Тип двигуна CS2E/120-XX01-FT

Максимальна температура навколишнього середовища (град.) +40

Мінімальна температура навколишнього середовища (град.) -25

Максимальний робочий тиск (Па) 360

Частота обертання (об/хв) 2470

Тип конструкції промислового вентилятора - Радіальний(Відцентровий)

Ємність конденсатора (мкФ) 2 Клемна коробка вентилятора Є
