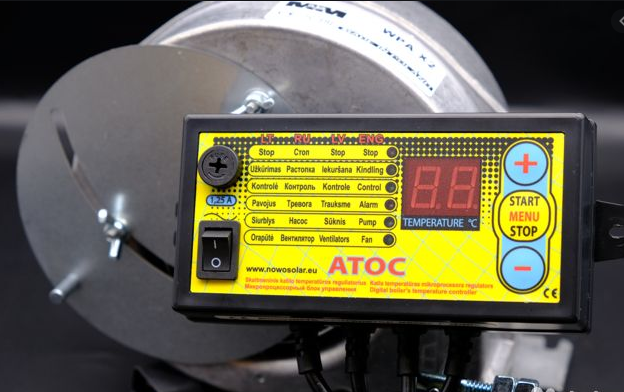

Комплект автоматики для твердопаливного котла АТОЅ + WPA-Х2 з діафрагмою (Польща)

Комплект автоматики для твердопаливного котла АТОЅ + WPA-Х2 (Польща) з діафрагмою

ПРИНЦИП РОБОТИ АВТОМАТИКИ

Проста і надійна автоматика управління твердопаливним котлом з оптимальним набором функцій.Зрозуміле управління і доступна індикація.Рекомендуємо для управління котлів малої та середньої потужності (до 50 кВт).

Kom-Ster АТОЅ (хв.) призначений для управління вентилятором тб. котла і циркуляційним насосом. Kom-Ster АТОЅ (макс.) призначений для управління вентилятором тб. котла і циркуляційним насосом. Є можливість підключення кімнатного термостата. Kom-Ster АТОЅ (посилений) призначений для управління вентилятором тб. котла і циркуляційним насосом.

Можливості:

• Цифровий LCD дисплей, світлодіодна індикація режимів установки.
• Установка гістерезису роботи вентилятора.
• Можливість підключення кімнатного термостата/програматора (модель ATOS (макс).
• Можливість вкл. звукової сигналізації при відсутності палива в котлі.
• Встановлення кордону уповільнення вентилятора, вказується за скільки градусів до бажаної температури починати зменшувати обороти вентилятора. Вказується від 0 до 10 градусів.
• Встановлення мінімальної і максимальної потужності вентилятора
• Режим продувки: при тривалому простої котла відбувається видалення горючих газів з котла шляхом подачі повітря в топкову.
• Установка часу продувки і часу перерви між продуваннями котла.
• Функція АНТИСТОП і АНТИЗАМЕРЗАННЯ.

• Монтажна планка для установки автоматики на котлі в комплекті.

Характеристики

Країна виробник Польща
Функції Управління вентилятором і насосом ЦО
Діапазон регулювання температури +35...+80 °C
Діапазон вимірювання температури +5...+90 °C
Гістерезис (регульований) 0...5 °C
Температура навколишнього середовища +5°C...+50°C
Напруга живлення 230В/50Гц +/-10%
Напруга живлення навантаження 230В/50Гц +/-10%
Навантаження виходу вентилятора 130 Вт
Навантаження виходу насоса 130 Вт
Встановлений запобіжник 1,6 А

Функціональні особливості При виникненні помилок блок самостійно оповіщає користувача про несправності. Тривожний сигнал — знак того, що температура опустилася нижче -5 градусів або піднялася вище + 90. При перегріві спрацьовує функція аварійного вимикання вентилятора і активація насоса, який починає охолоджувати обладнання. Панель управління автоматики для твердопаливного котла Kom-ster Atos (хв) і кнопка «Меню» дозволяють виставити такі параметри: періодичність і тривалість продувов; рівень потужності вентилятора в межах від 30 до 90%; гістерезис; вимикання наносів; рівень зменшення обертів вентилятора; межа палива для подачі сигналу про необхідність її подання; температуру для запуску циркуляційного насоса. Деякі функції працюють тільки при кімнатному термостаті, який можна підключити через гніздо RCA. Він ретельно стежить за температурою, не даючи вийти за встановлені межі завдяки розмикання і змикання контактів.

Нагнітають вентилятори польського виробника MplusM WPA Х2 призначені для примусової подачі повітря в камеру згоряння твердопаливного котла та оптимізації процесу згоряння палива. Застосування вентилятора наддуву WPA X2 покращує згорання палива, збільшує ККД котла, а в разі роботи разом з керуючою автоматикою - сприяє автоматизації процесу горіння. Наявність нагнітаючого вентилятора дозволяє незалежно від тяги в димоході і зміни погоди управляти твердопаливним котлом і забезпечувати комфорт у вашому приміщенні. Вентиляторы M+M также могут использоваться для вентиляции помещений и технологического оборудования.

Конструктивно вентилятор (турбина) для котла WPAX2 состоит из корпуса, изготовленного из сплава алюминия, рабочего колеса (крыльчатки) с лопастями, изготовленной из оцинкованной стали и двигателя, который расположен в корпусе вентилятора. На воздухозаборнике в целях безопасности от попадания в лопасти вентилятора различных мелких предметов размещается защитная решетка.

Выходное отверстие турбины имеет заслонку, которая служит для предотвращения попадания дыма и остаточных продуктов горения в помещение в случае обратной тяги. Во время нормальной работы вентилятора заслонка остаётся открытой за счёт силы потока воздуха, который нагнетает турбина. При выключении вентилятора заслонка под действием контргруза закрывает отверстие и препятствует поступлению воздуха в камеру сгорания котла, что также способствует экономии топлива.

Турбина MplusM WPA X2 универсальна и устанавливается на большинство твердотопливных котлов - выходное отверстие заканчивается фланцем с отверстиями для крепления к котлу. В случае необходимости в продаже имеется аналогичный вентилятор с уменьшенным выходным фланцем MplusM WPA X6.

Характеристики

Вентилятор WPA X2
