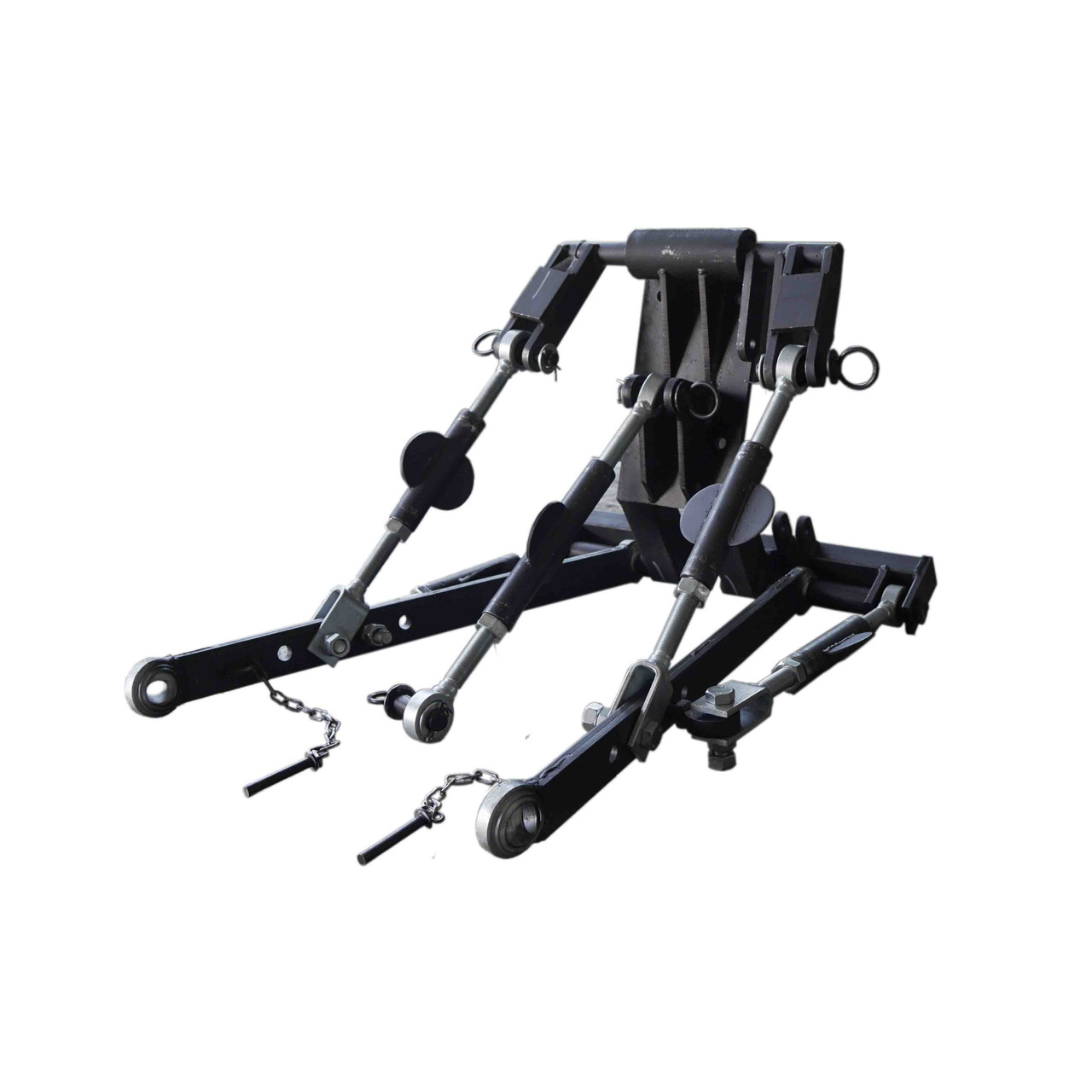

Триточкова навіска для мототрактора універсальна

Найменування прайсі: Навісна система на 3 точки до мототрактора, універсальна, СЦ37.

Навісна система на 3 точки, СЦ37, призначена для оснащення заводських мототракторов з одноточечным причіпним вузлом. Використання триточкового системи дозволяє розширити діапазон застосовуваного навісного обладнання та можливості його налаштування.

Переваги навісної системи СЦ37

Порівняно з ранніми моделями досягнута велика універсальність застосування за рахунок використання в конструкції спеціальних технічних рішень.

1. Навісна система встановлюється на коробку передач. Таке рішення дозволяє уникнути розбіжностей при кріпленні зчіпки до редуктора фрези.
2. Передбачено кріплення для гідроциліндра. На мототракторах задній підьомний механізм має різну конструкцію.
3. Установка навісної системи на коробку дає можливість змістити центр тяжіння ближче до задньої осі трактора, що покращує стійкість при підйомі навісного обладнання.

Для уточнення сумісності мототрактора з навісною системою потрібно порівняти відстані між кріпильними отворами на каркасі зчіпки і на коробці перемикання передач мототрактора.

Крім цього, слід виміряти хід штока поршня підйомного механізму. Підьомний механізм зчеплення ефективно працює при ході штока 140-160 мм

Конструкція універсальної навісної системи

Основний вузол зчеплення — каркас. Він має у своєму підставі сталеву плиту розміром 300 × 160 мм. Товщина плити – 10 мм. В плиті зроблені 5 кріпильних отворів діаметром 13 мм Відстані між цими отворами потрібно порівняти при перевірці сумісності зчіпки і трактора. До каркаса кріпляться кронштейни талрепа і гідроциліндра. По центру розміщений кронштейн верхнього талрепів. Він складається з двох частин, які виготовлені зі сталевої смуги товщиною 10 мм В нижній частині хрестовини розміщені кронштейни з осями і проставками. Вони призначені для установки важелів і талрепа з приєднувальним вузлом. Важелі триточкового навісної системи виготовлені з двох зварених між собою сталевих смуг шириною 50 мм і товщиною 8 мм

У верхній частині каркаса встановлений поворотний вузол з кріпленнями під вертикальні талрепи і гідроциліндр.

Перед покупкой трехточечной навесной системы внимательно изучите процесс установки и конструктивные особенности навесной системы и трактора. При необходимости проконсультируйтесь по всем необходимым присоединительным размерам и проверьте соответствие со своим агрегатом. В разных партиях мототракторов возможно незначительное отличие конструктива. Рамка крепления крыльев мототрактора может упираться в трехточечную навесную систему. В этом случае могут потребоваться доработки по месту.

Комплектация навесной системы:

• каркас с креплением гидроцилиндра (две оси и проставки) — 1 комплект;
• важелі — 2 шт.;
• верхній талрепи — 1 шт.;
• талреп з приєднувальним вузлом — 2 шт.;
• вертикальний талрепи — 2 шт.;
• тавотница — 2 шт.

Вага комплекту – 40,5 кг.

Використовується для установки на мототрактора будь-якого типу (Garden Scout, Bulat, DW, Forte, Zubr, Fiter і аналогічних з стандартним мотоблочным причіпним на одну точку). Дає можливість використовувати тракторне навісне обладнання з триточковим кріпленням.
