Нагнітальний Вентилятор М+М G2E 180 EH 03-01 для котла на твердому паливі 760м3/год

Нагнітальний вентилятор для котла на твердому паливі М+М G2E 180 EH 03-01 760м3/год

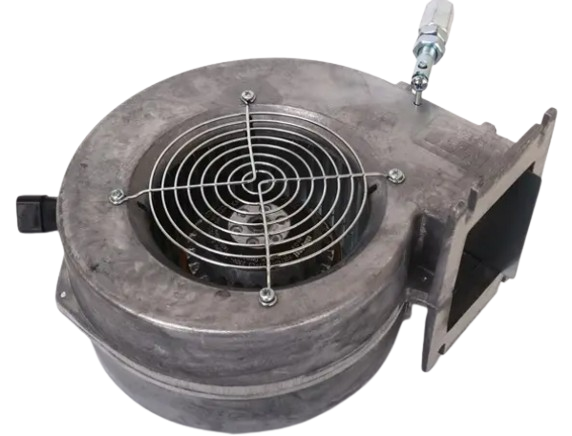

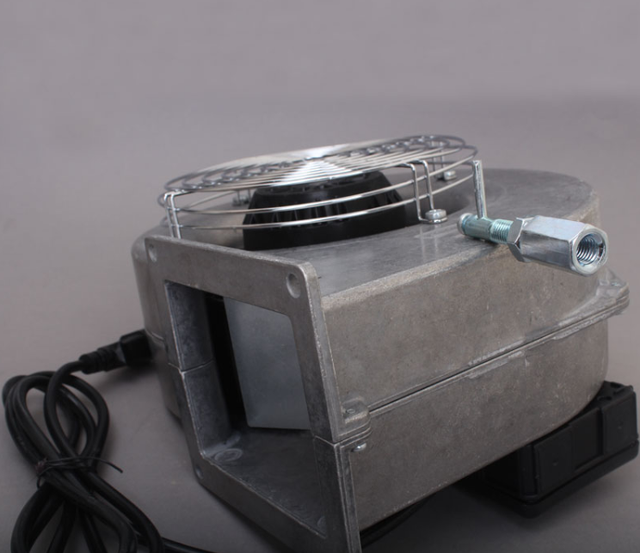

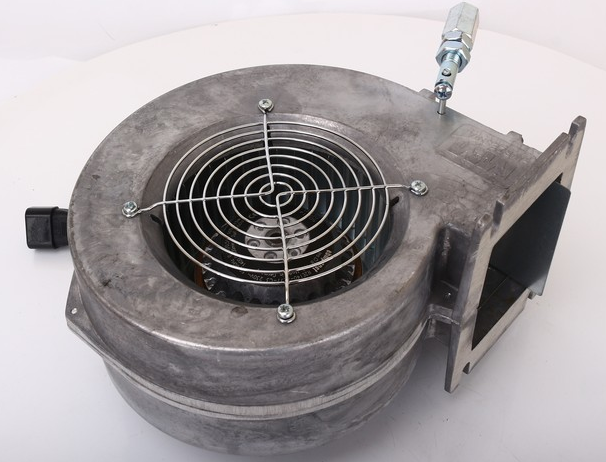

  Нагнітальний вентилятор MplusM G2E 180 польського виробництва являє собою спеціальний пристрій, призначений для переміщення повітря в камеру згоряння теплообмінника.

Відцентрова турбіна конструктивно складається з двох основних елементів: алюмінієвого корпусу і знаходиться в ньому роторного двигуна. Останній виготовляється в Німеччині і розрахований на максимальну продуктивність 760 м3/год. На вході турбіни передбачена установка захисної сітки, яка запобігає потраплянню в вентилятор різних дрібних елементів. Отвори, передбачені на вихідному приєднувальному фланці, забезпечують зручність кріплення пристрою. Особливості роботи Відцентрова турбіна підключається до блоку управління, тому її робота контролюється в автоматичному режимі. Шляхом точної адресної подачі повітря нагнітальний вентилятор G2E 180 забезпечує стабільний і ефективний процес згоряння твердого палива. Відцентрова турбіна, крім основного завдання, виконує ряд додаткових функцій: підтримка заданого температурного режиму; збільшення стабільності прогоряння сирого або низькоякісного палива; вентиляцію приміщення; продувку агрегату з метою запобігання скупчення зайвих газів, які негативно впливають на процес його функціонування. Застосування нагнітальній турбіни сприяє збільшенню ККД теплообмінника до максимального рівня і автоматизації процесу горіння, а також забезпечує економію палива (приблизно на 30%) завдяки збереженню стабільності процесу його згоряння. Особливі рекомендації Відцентрова турбіна MplusM G2E 180 не розрахована для функціонування в кімнатах, де спостерігається підвищена вологість повітря. Крім того, вентилятор недоцільно застосовувати для роботи в запилених приміщеннях. Щоб вчасно визначити механічні пошкодження або несправність, пристрій слід перевіряти один раз на рік. Діагностика турбіни здійснюється після відключення джерела живлення.

Характеристики

- Призначення комплектуючого : Для твердопаливних котлів

- Тип комплектуючого : Вентилятор

- Тип приєднання : Фланцеве

- Номінальна напруга : 220 В

- Споживана потужність (Вт) : 400

- Принцип роботи вентилятора : Нагнітальний

- Продуктивність (куб. м/год) : 760

- Матеріал корпусу : Алюміній

- Матеріал робочого колеса : Сталь

- Тип двигуна : R2E 180-CH03-01

- Фірма виробник двигуна : EbmPapst

- Країна виробник двигуна : Німеччина

- Гарантійний термін (міс) : 24

- Максимальна температура навколишнього середовища (град.) : 40

- Мінімальна температура навколишнього середовища (град.) : -25

- Максимальний робочий тиск (бар) : 0.007

- Частота обертання (об/хв) : 1950

- Тип конструкції промислового вентилятора - : Радіальний(Відцентровий)

- Ємність конденсатора (мкФ) : 8

  Центробежный вентилятор воздуха (турбина) G2E 180 контролируется автоматикой и в паре с ней значительно экономят топливо пользователю, и полностью исключают необходимость постоянного контроля за процессом горения. Основное предопределение данного узла заключается в сохранении стабильного и эффективного сгорания твёрдого топлива, с помощью контролируемого количества подаваемого воздуха в камеру сгорания, не основное - вентиляция помещений. С помощью данной функции происходит уменьшение расхода твёрдого топлива в котле, а также достижение максимального КПД.

Конструктивно вентилятор состоит: из корпуса, изготовленного из сплава алюминия, ротора изготовленного из оцинкованной стали и двигателя, который находится в корпусе вентилятора.

Вентилятор предусмотрительно защищён решёткой в целях безопасности от попадания в него различных предметов. На фланце уже имеются отверстия для удобства его крепления.

Установка нагнетательного вентилятора G2E 180 способствует увеличению КПД твердотопливного котла, автоматизации процессу горения, экономии топлива.
